AFC系列逆流閉式冷卻塔

AFC-10

運行原理

閉式冷卻塔利用蒸發時吸收熱量的原理而使冷卻液體冷卻。噴淋水(冷卻水)貯于冷卻塔底部,工作流體(軟化水或其他液體)在閉式冷卻塔的散熱盤管內進行封閉循環,噴淋水由噴淋系統泵經水分配系統和噴淋嘴淋在盤管表面一部分水被蒸發,吸走熱量,從而降低管內工作流體的溫度。熱空氣中的水和未蒸發的水被擋水板截住并流經PVC熱交換層,PVC熱交換層中的水被流過的空氣冷卻,溫度降低,落入底下水盤,由水泵再循環至水分配系統,又回淋到盤管上,如此進行循環冷卻。

產品特點

◆1、結構緊湊

逆流塔相比較橫流的形式,產品結構更緊湊,有更多的盤管散熱面積布置,更適用于溫差較小的低溫度冷卻項目。該產品入市較早,我們長期的市場工程經驗,不斷的改型,節約更多的空間來增加散熱面積,減少占地面積,為此還大量生產微型塔,小型的有6t/h的冷量。

◆2、更完美的細節

逆流塔的原材料使用與復合流一致,對于任何一個環節,我們都做到精益求精,例如脫水器和排風格柵,脫水器的好處不影響散熱效率,但是水分的過多蒸發導致噴淋水質的變化,進風口即使留空也未影響散熱效率,但是更好地防水濺,防灰塵,防陽光直射,這就需要有合適的進風口設置,所有這些細節,逆流式閉式冷卻塔做到更完美。

◆3、可供輔助配套

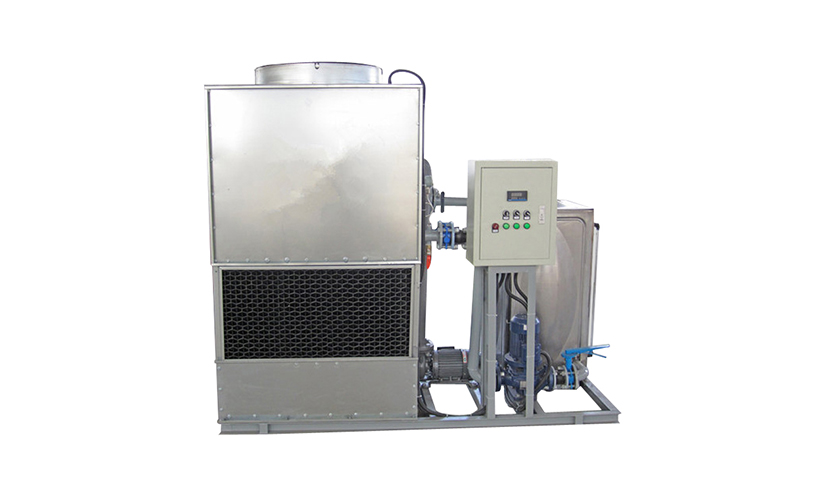

對于一些小型冷卻項目,我們把小型逆流閉式塔與循環水泵,循環水箱及控制系統制作連接在一起,方便用戶對產品的使用。

◆4、使用范圍

由于結構緊湊,小機型還可放置于車間內,因此例如中頻電源冷卻,機械水套的冷卻就比較適用;單位空間內的散熱面積較大,因此對于溫差較小(例如37-32℃)的項目特別適用,例如水源熱泵機組群的冷卻。

產品參數

型號	冷卻能力 Kcal/h	冷卻水量 m³/h	風機、電機		噴淋泵		配管尺寸	外形尺寸（mm）			重量（kg）
型號	冷卻能力 Kcal/h	冷卻水量 m³/h	風量 m³/h	電機 KW	噴淋量m³/h	功率 KW	進/出水	長	寬	高	運輸重	運行重
AFC-6T	30000	6	12000	0.75	6.3	0.75	DN50	1600	900	1850	350	650
AFC-10T	50000	10	12000	0.75	6.3	0.75	DN50	1600	900	14850	400	720
AFC-15T	75000	15	10000*2	0.55*2	11	0.75	DN65	2300	1020	2157	520	940
AFC-20T	100000	20	10000*2	0.55*2	11	0.75	DN65	2300	1020	2157	580	1050
AFC-25T	125000	25	30000	2.2	25	0.75	DN50	1500	1850	3000	1045	1770
AFC-30T	150000	30	16800*2	1.1*2	22.3	1.1	DN80	2800	1170	2300	880	1850
AFC-40T	200000	40	16800*2	1.1*2	22.3	1.1	DN80	2800	1170	2600	960	2050
AFC-50T	250000	50	50000	4	50	1.1	DN80	2000	2350	3200	1760	2870
AFC-60T	300000	60	22000*2	1.5*2	44.7	2.2	DN100	2800	1250	2850	1150	2400
AFC-70T	350000	70	22000*2	1.5*2	50	3	DN100	2800	1500	3200	1400	2870
AFC-80T	400000	80	70000	5.5	75	1.5	DN100	2000	2950	3350	2650	4500
AFC-100T	500000	100	90000	7.5	100	2.2	DN125	2500	2950	3500	3530	5200
AFC-125T	625000	125	125000	11	100	2.2	DN125	2500	2950	3800	3900	5900
AFC-150T	750000	150	130000	5.5*2	150	1.5*2	DN100*2	4000	2450	3500	5570	7960
AFC-175T	875000	175	180000	7.5*2	200	2.2*2	DN100*2	4000	2950	3500	6000	8500
AFC-200T	1000000	200	180000	7.5*2	200	2.2*2	DN125*2	5000	2950	3500	6500	10000
AFC-250T	1250000	250	195000	5.5*3	250	1.5*3	DN100*3	6000	2950	3500	9500	15850
AFC-300T	1500000	300	270000	7.5*3	300	2.2*3	DN125*3	6000	3450	3500	10000	16500
AFC-350T	1750000	300	360000	7.5*4	400	2.2*4	DN100*4	8000	3450	3500	11500	20500
AFC-400T	2000000	300	360000	7.5*4	400	2.2*4	DN125*4	8000	3450	3500	12500	22000
